Głowica układu plastyfikującego Battenfeld 2250
Wtryskiwanie

Dzień dobry,

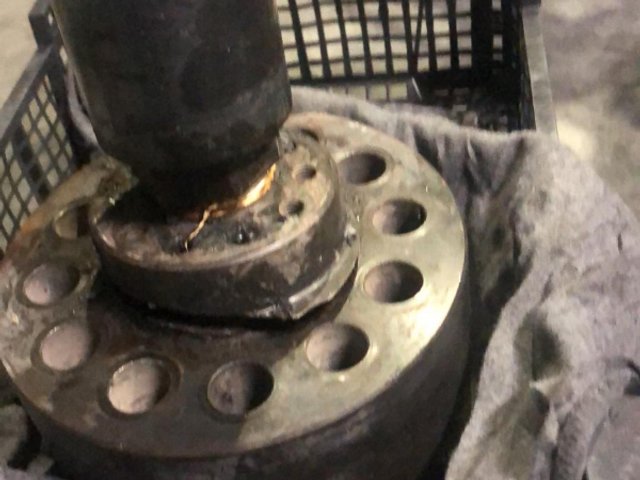

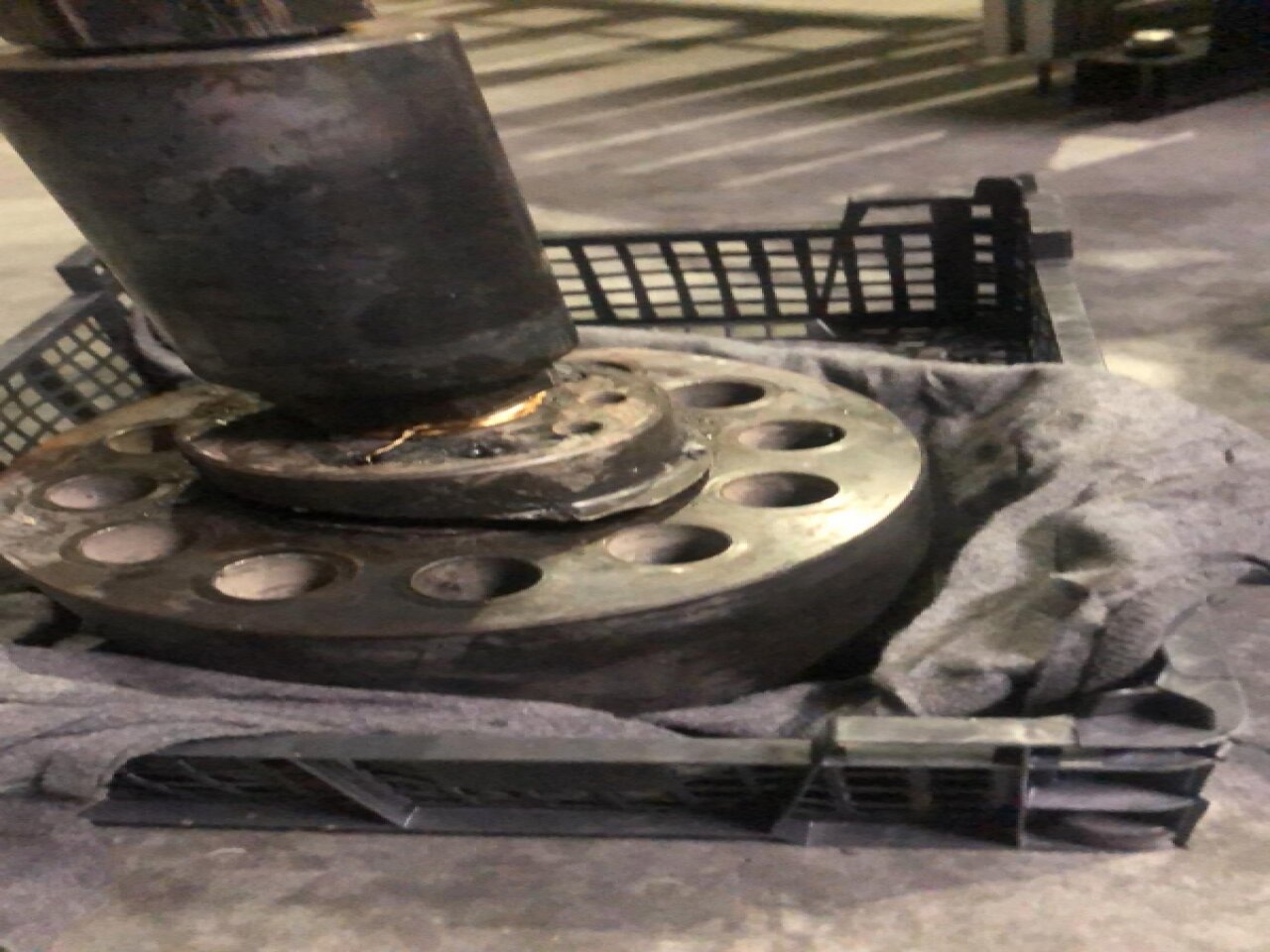

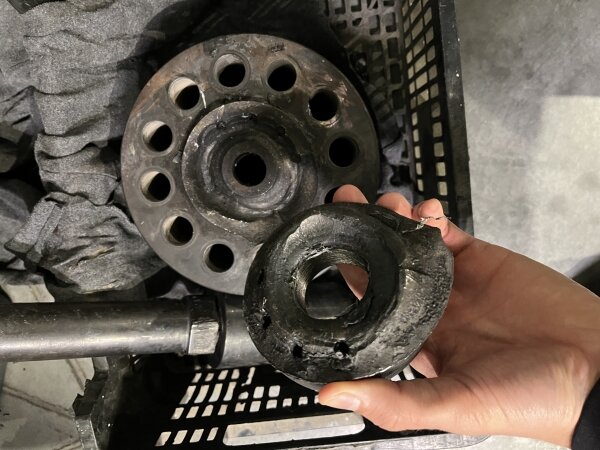

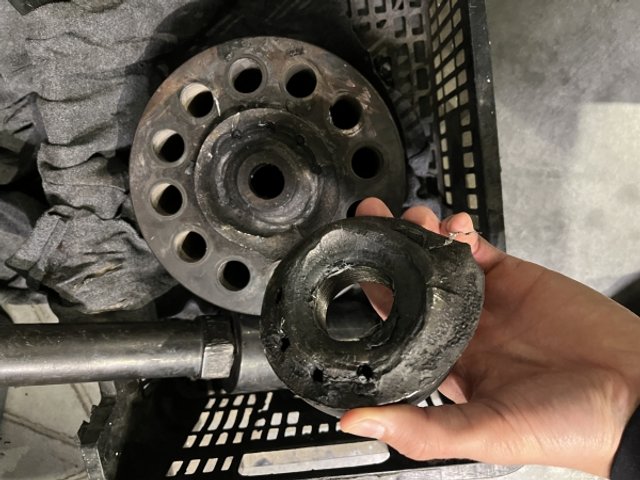

Jakiś czas temu zauważyłem wyciek tworzywa w okolicach głowicy. Początkowo podejrzewałem poluźnienie, bądź zerwanie mocowania. Po rozkręceniu zauważyłem rysę. Niestety dziś doszło do pęknięcia. Czy ktoś ma pomysł co mogło doprowadzić do aż takiego uszkodzenia? Druga sprawa, że teraz pilnie potrzebuję taką głowicę układu do Battenfeld 2250, a nigdzie nie mogę jej znaleźć. Ktoś wie gdzie mogę szukać?

Cześć,

no powiem szczerze że nieźle to wygląda :)

Tak na serio, albo pękło bo może była jakaś ukryta wada materiałowa albo druga opcja też możliwa to ta ogromna dysza wtryskowa. Chodzi o to że możliwa przyczyna to źle scentrowany agregat i cały układ wtryskowy pracował i poddała się właśnie ta część. Przyznam szczerze ze nie widziałem jeszcze nigdy czegoś takiego no ale zawsze musi być ten pierwszy raz. Jeśli uda wam się doprowadzić maszynę do stanu pozwalającego produkcję to sprawdźcie sobie to centrowanie w razie czegoś. Oczywiście jest to tylko mój domysł więc proszę nie krzyczeć :)

Co do znalezienia takiej części to musisz poszukać na necie kto ogólnie dorabia dysze, cylindry i ślimaki to może dorobią i tą głowicę. Jak nie to serwis albo coś używanego jak się trafi.

Pozdrawiam

Yellow®

Dziękuje za odpowiedź. Dodam, że cały układ mamy nowy. No właśnie prawie cały. Bo głowica i dysza zostały z poprzedniego układu, który po prostu pękł.

Wspominasz o centrowaniu. Jak możemy to zrobić?

Czy myślicie, że jakość tworzywa mogłaby mieć wpływ na taką awarie? Aktualnie pracujemy na PP z miksem ok. 30% PE. Płynięcie 4.5.

Głowice udało się znaleźć w serwisie w Austrii. Co ciekawe tańsza niż u producentów w Polsce.

Cześć,

centrowanie agregatu polega na sprawdzeniu czy dysza wtryskowa względem otworu centrującego po stronie stałej jest równie ułożona. Sprawdza się to na rozgrzanym cylindrze i mierzy się dystans góra oraz dół i lewo względem prawej storny. Różnica nie powinna wynosić więcej niż 0.2 mm pomiędzy góra - dół oraz lewo - prawo. Jeśli jest większa to należy ustawić agregat tak zeby było jak najdokładniej. Oczywiście do tej operacji forma musi zostać zdemontowana lub podwieszona na suwnicy i odjechana od strony stałej.

Co do pytania czy to tworzywo spowodowało to pękniecie to ciężko to stwierdzić.

Pozdrawiam

Yellow®

Co do tworzywa czy może spowodować taką awarię, uważam że jest to nie możliwe. Tworzywo nie ma takiej moc, żeby wywaliło taką część. Wg mnie po prostu zmęczenie materiału i nie szukał bym specjalnie przyczyn. Co do części zamiennej możesz spróbować tutaj https://abiplast.pl/ kiedyś dorabiali mi ustnik. A jeżeli już znalazłeś to na przyszłość :)

Tutaj masz instrukcję w jaki sposób wykonać centrowanie: Współpraca dyszy z tuleją wtryskową - ASCONS Poradnik ustawiacza

Ja obstawiam, że miałeś wycentrowaną w "plusie" to znaczy, że dysza piała do góry a Ty przykładając siłę docisku agregatu do tulei wlewowej na formie wprowadzałeś naprężenia, które spowodowały pęknięcie.

Pozdrawiam
