Tolerancje przy złączeniach dwóch elementów
Projekt
29 sty 2019, 13:35
Redforest
Pracuję nad prototypem akcesorium do rowerów. Potrzebuję odpowiedzi, jaką tolerancje wielkości należy zastosować przy złączeniach dwóch elementów. Produkt zostanie wykonany najprawdopodobniej z tworzywa ABS lub PP. W załączniku dodaje obrazki przedstawiające elementy i o jaką tolerancje mam na myśli. Dodaję też link do modeli w formacie obj. Dodam że to jest tylko prototyp, jestem w trakcie tworzenia modelu w programie cad i ogarnięcia w jaki sposób zaprojektować tą część, aby uniknąć problemów przy produkcji. Byłbym wdzięczy za pomoc.
Witam

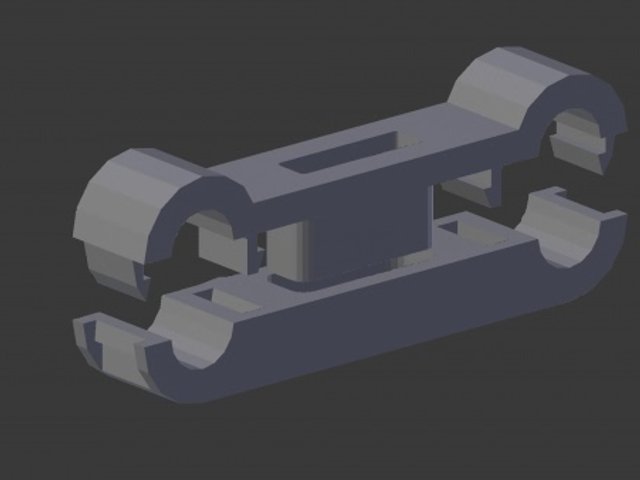

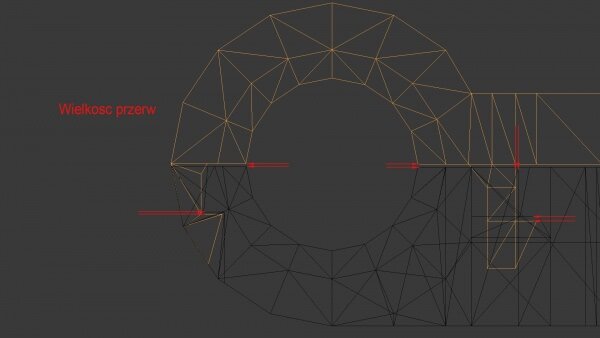

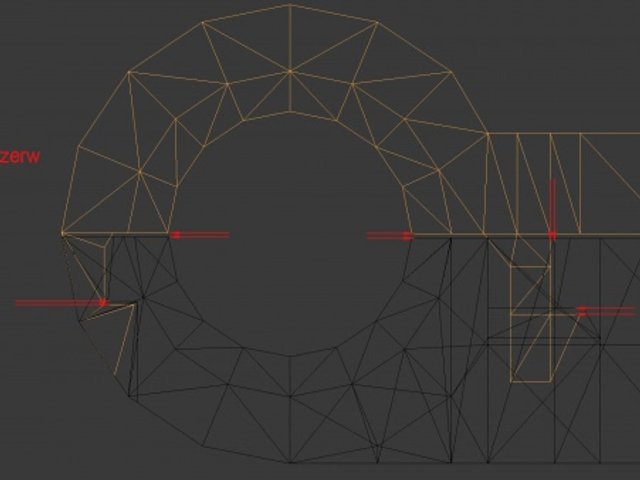

Pracuję nad prototypem akcesorium do rowerów. Potrzebuję odpowiedzi, jaką tolerancje wielkości należy zastosować przy złączeniach dwóch elementów. Produkt zostanie wykonany najprawdopodobniej z tworzywa ABS lub PP. W załączniku dodaje obrazki przedstawiające elementy i o jaką tolerancje mam na myśli. Dodaję też link do modeli w formacie obj. Dodam że to jest tylko prototyp, jestem w trakcie tworzenia modelu w programie cad i ogarnięcia w jaki sposób zaprojektować tą część, aby uniknąć problemów przy produkcji. Byłbym wdzięczy za pomoc.
Link: https://www.dropbox.com/sh/qnq3tfktjksh6xp/AADIHO-dVwV5ynQTeBOFPqtwa?dl=0
6 cze 2020, 15:08
Mechanik_kwantowy
Hasło: tolerancje i pasowania.
Ale wersja dla tworzyw (nie do metali), np. niemieckie DIN...nie pamiętam numeru (Google).
