Studio Moldex3D to nowy interfejs oprogramowania do symulacji wtrysku tworzyw sztucznych, który umożliwia użytkownikom:
- automatyczne generowanie oraz naprawę siatki w 3D
- dokładne oddanie geometrii wypraski i warunków procesu
- płynną wizualizację oraz interpretację wyników
- tworzenie spersonalizowanych raportów.
Powyższe etapy pracy odbywają się w jednym oknie, co znacznie skraca czas przygotowania projektu. Ponadto Studio Moldex3D posiada szeroką gamę łatwych w obsłudze oraz intuicyjnych funkcji.
Przyjazny interfejs w systemie pracy od lewej do prawej, pozwala na jego szybkie opanowanie. Począwszy od wczytania geometrii aż do ustawienia parametrów procesu, praca w Studio Moldex3D jest bardzo prosta.

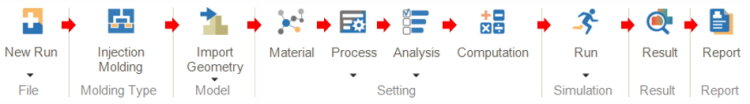

Ryc. 1 Praca w Studio Moldex3D w systemie od lewej do prawej
Poniżej przedstawiamy najnowsze i najpopularniejsze funkcje w Studio Moldex3D:
Generowanie Siatki 3D
Po wczytaniu modelu Studio Moldex3D automatycznie sprawdza i naprawia jego ewentualne defekty. Pomaga to uniknąć problemów już na etapie generowania siatki, gdzie program także automatycznie sprawdza wolne krawędzie, nakładające się elementy lub inne błędy i naprawia je za pomocą „Kreatora poprawek”. Studio Moldex3D zawiera również szeroką gamę narzędzi do edycji i mocowania siatki (ryc. 2).

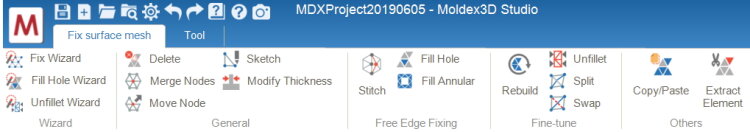

Ryc. 2 Narzędzia do poprawy, budowy i edycji siatki
Funkcja Sondy
Popularna funkcja sondy to nowe narzędzie w wersji Studio 2020. Wychwytuje ona dane w określonej lokalizacji, dla interesujących nas wyników i wyświetla je jako wykres krzywej. Na przykład wykres temperatury dopakowania w czterech różnych punktach wewnątrz wypraski (ryc. 3).

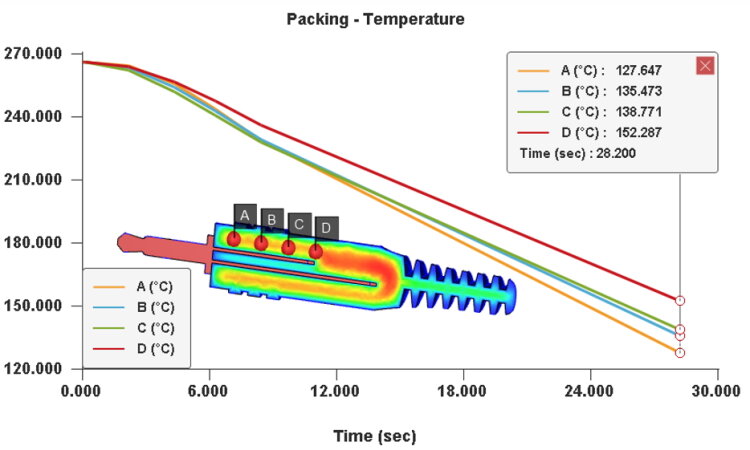

Ryc. 3 Funkcja sondy
Narzędzie do mierzenia płaskości
Płaskość to stopień nierównomierności powierzchni, mierzymy ją jako odległość pomiędzy dwiema płaszczyznami równoległymi do najlepiej dopasowanej płaszczyzny (Best-fit Plane) odkształconego obszaru (ryc. 4).

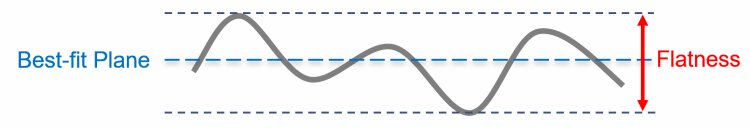

Ryc. 4 Definicja płaskości
Płaskość często stosowana jest jako parametr oceny jakości produktu. Jeśli wartość płaskości jest zbyt duża,oznacza to, że detal jest poważnie wypaczony. Funkcja ta pozwala na zmierzenie płaskości ramy, osłony oraz innych powierzchni stykowych wypraski (ryc.5 i 6).

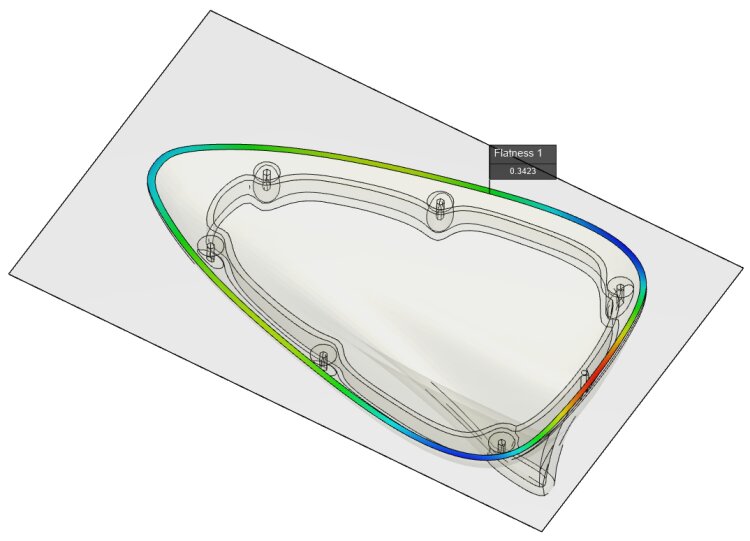

Ryc. 5 Płaskość ramki

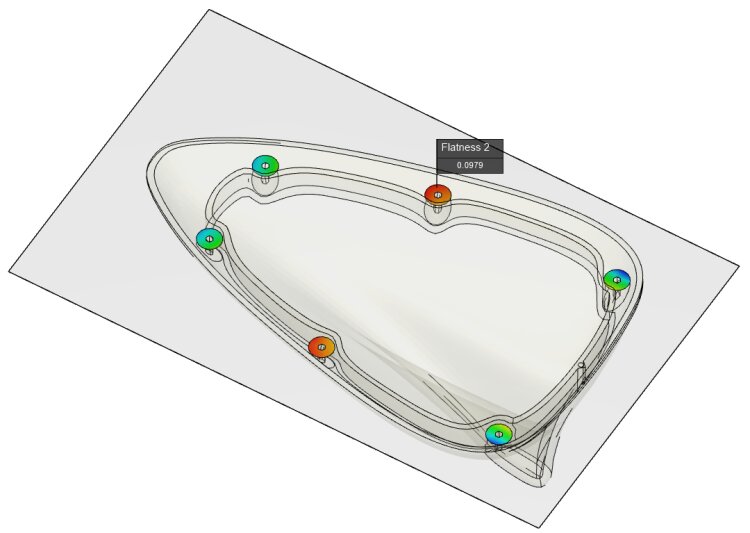

Ryc. 6 Płaskość punktów stykowych

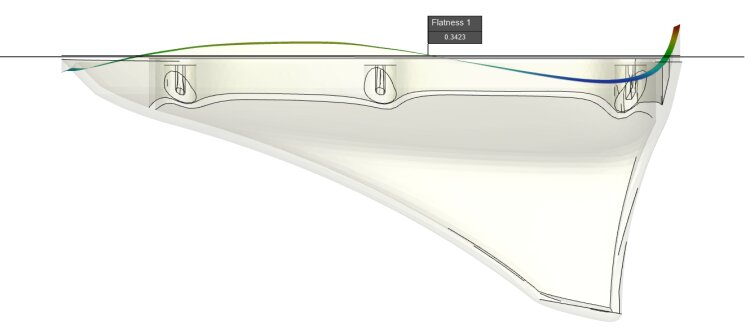

Aby zobrazować w sposób przejrzysty trend deformacji program pozwala na przeskalowanie wyników płaskości (ryc.7).
Ryc. 7 Skalowanie wyników płaskości
Funkcja Multiview
Po zakończeniu obliczeń Studio Moldex3D udostępnia narzędzia do interpretacji wyników. Za pomocą funkcji MultiView użytkownicy mogą porównywać jednocześnie kilka analiz. Funkcja ta jednocześnie wyświetla te same wyniki, te same perspektywy oraz zsynchronizowaną legendę kolorów dla czterech różnych iteracji procesu (ryc. 8).

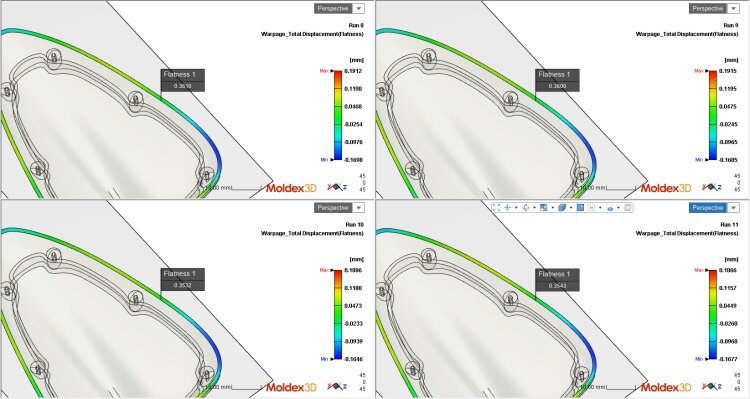

Ryc. 8 Wyniki płaskości dla czterech iteracji procesu
Generowanie Raportu
Po ukończeniu interpretacji wyników użytkownicy mają do dyspozycji narzędzie do generowania raportu (ryc. 9). W tym kroku można dostosować treść raportu oraz skrócić czas jego sporządzania i zapisać preferencje na przyszłość, co znacznie zwiększa wydajność pracy.

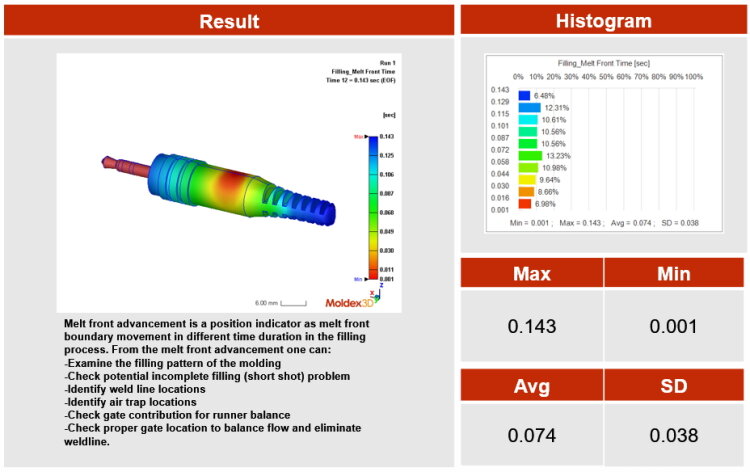

Ryc. 9 Dostosowanie oraz generowanie raportu
Studio Moldex3D to przyjazny i prosty w obsłudze interfejs użytkownika. Zapoznaj się z jego nowymi funkcjami i wypróbuj za darmo. Skontaktuj się z nami: moldex3d@moldex3d.com.pl
Autor: Ellen Hu, Manager at Product R&D Division, Moldex3D
