Dostępne w VISI CAD/CAM narzędzie Mould Tool pozwala obudowywać korpusem formy zaprojektowane wcześniej wkładki formujące. Oto jak łatwe jest tworzenie narzędzi z oprogramowaniem Vero Software. Pierwszym krokiem jest wskazanie wkładek. Dzięki temu program samodzielnie dobierze pasujący rozmiar formy domyślnego dostawcy.
Dostawców płyt i elementów standardowych można zmieniać. Bogata biblioteka VISI obejmuje następujące firmy - Bruyrubio, Cabe, Ceni, Danly, DME, Dms, Fcl, Fcpk, Futaba, Hasco, Lkm, Mdl, Meusburger, Pcs, Pedrotti, Rabourdin, Siam, Sideco, Siderurgica, Siscat, Strack, Tvmp, Umc, Vap, Victoria.

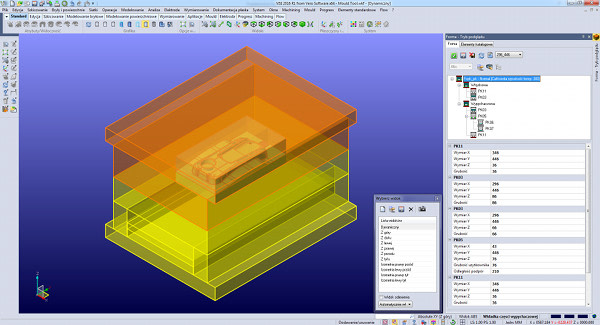

Okno Mould Tool składa się z dwóch zakładek. Pierwsza odpowiada za zarządzanie złożeniem płyt. Płyty mogą być usuwane, dodawane lub zamieniane. Po wybraniu odpowiedniego rozmiaru korpusu, można ustawić grubości poszczególnych płyt:

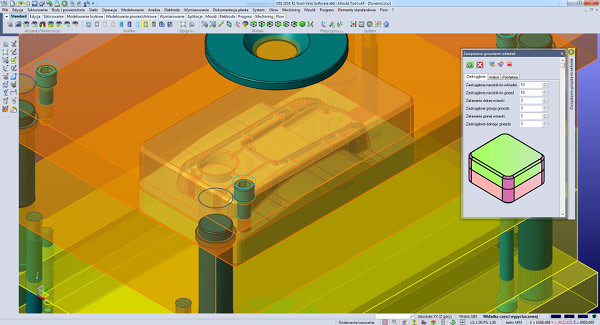

Na tym etapie istotne jest również utworzenie gniazd wkładek. Zabudowane w korpusie, pokrywają się one z płytami matrycową i stemplową. Polecenie Zarządzanie wkładkami pozwala na zdefiniowanie trzech rodzajów gniazd: zaokrąglone, walcowe i pochylone:

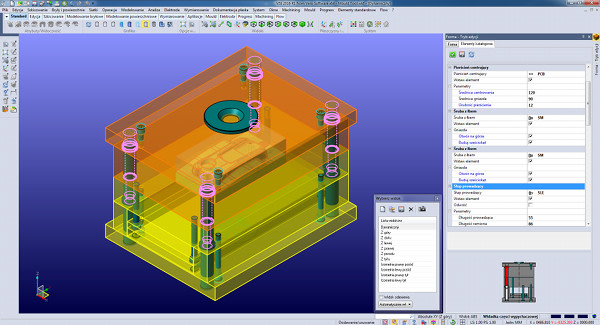

Oprogramowanie VISI pracuje na warstwach. Polecenie Mould Tool wygenerowa warstwy dla każdej z płyt oraz elementów standardowych. Powstały grupy warstw, odnoszące się do zespołów: wtryskowego i wypychaczowego formy.
Elementy znormalizowane wstawiane są razem z gniazdami stanowiącymi otwory pod elementy. Później należy je odjąć od całego złożenia poleceniem Odejmowanie gniazd elementów.

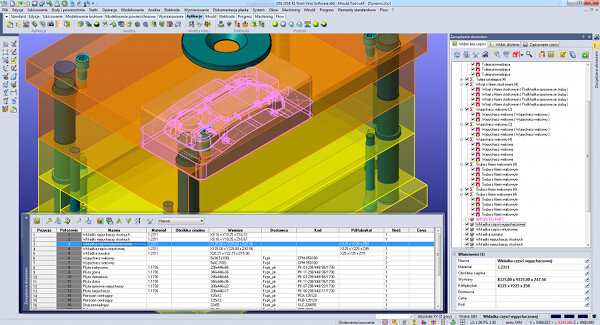

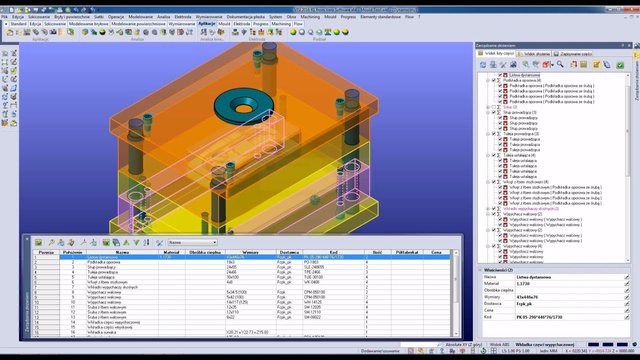

Całym złożeniem pozwala zarządzać polecenie Menadżer złożeń. Okno dialogowe wyświetla wszystkie elementy znajdujące się w przestrzeni roboczej. Opcja ta umożliwia m.in. wygenerowanie listy materiałowej:
Wymiary elementów są automatycznie odczytywane z modeli bryłowych. Gotową listę można wydrukować lub wyeksportować do zewnętrznego pliku, np. xls.
