W szczególności przedstawione układy badawcze składały się z następujących elementów:
- Układ badawczy 1 jt. układ składający się ze zbiornika (1) z wodą procesową w ilości 200 L i pompą (2) obiegową o mocy 500 W i wydajności 9 m3/h.
- Układ badawczy 2 podobnie jak układ badawczy 1 składa się ze zbiornika (1) z wodą procesową w ilości 200 L, pompą obiegową (2) o mocy 500 W i wydajności 9 m3/h , dodatkowo jednak wyposażony jest w uzdatniający wodę generator pola elektromagnetycznego ze sterownikiem (3) o nazwie firmowej Bauer Pipejet 401 HST oraz filtr (4) mechaniczny Bauer Mini 250 SS316 BW z 7 wkładami świecowymi o porowatości 10 µm.
- Układ badawczy 3 jest najbardziej rozbudowany, posiada zbiornik (1) wody procesowej i pompę obiegową o mocy 500 W i wydajności 9 m3/h podobnie jak układ 1 i 2, generator pola elektromagnetycznego (6) Bauer Pipejet 401 HST, filtr mechaniczny (7) Bauer Mini 250 SS316 BW z wkładami świecowymi 10 µm jak w układzie 2 oraz dodatkowo wyposażony jest w lampę UV.
Wyniki badań technologii Bauer WT Systems w bezchemicznym uzdatnianiu wody
a) przed rozpoczęciem badań b) po trzech miesiącach pracy

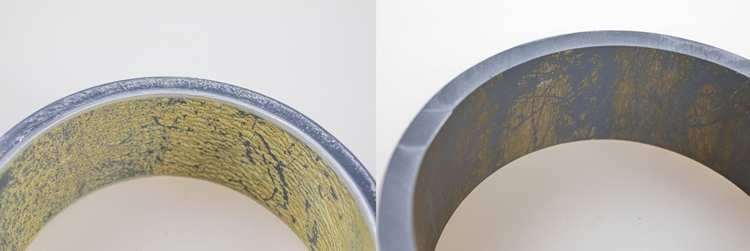

Zdjęcie 1. Powierzchnia wycinka rury z biofilmem przed rozpoczęciem badań oraz po trzech miesiącach pracy układu 3 w technologii Bauer Water System
Źródło: Raport z badań przemysłowych systemu VGT Polska Spółka z o.o. - bezchemicznego uzdatniania wody, Kraków 2021, s. 31.
a) przed rozpoczęciem badań b) po trzech miesiącach pracy

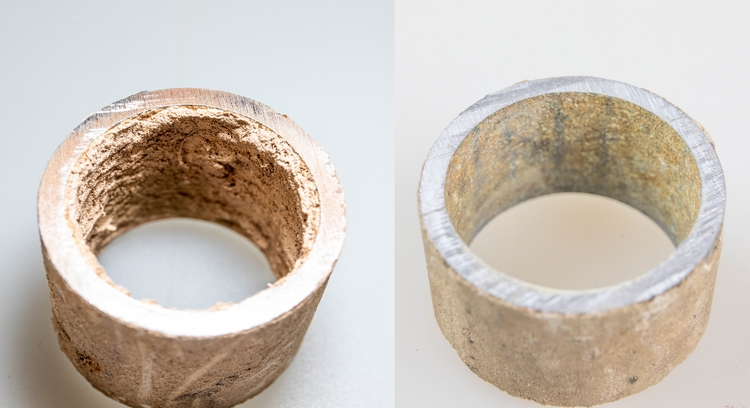

Zdjęcie 2. Powierzchnia wycinka rury z osadem kamienia przed rozpoczęciem badań oraz po trzech miesiącach pracy układu 3 w technologii Bauer Water System
Źródło: Raport z badań przemysłowych systemu VGT Polska Spółka z o.o. - bezchemicznego uzdatniania wody, Kraków 2021, s. 31.
a) przed rozpoczęciem badań b) po trzech miesiącach pracy

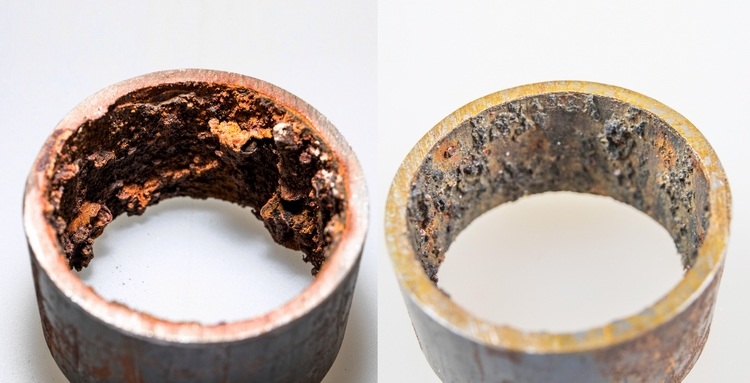

Zdjęcie 3. Powierzchnia wycinka rury z osadem korozji przed rozpoczęciem badań oraz po trzech miesiącach pracy układu 3 w technologii Bauer Water System
Źródło: Raport z badań przemysłowych systemu VGT Polska Spółka z o.o. - bezchemicznego uzdatniania wody, Kraków 2021, s. 31.
