Oprogramowanie VISI dostarcza wydajne i proste w obsłudze narzędzia do projektowania wkładek formujących. Oto kolejne kroki tworzenia narzędzi w systemie, który skutecznie wspiera przedsiębiorstwa produkcyjne na całym świecie.

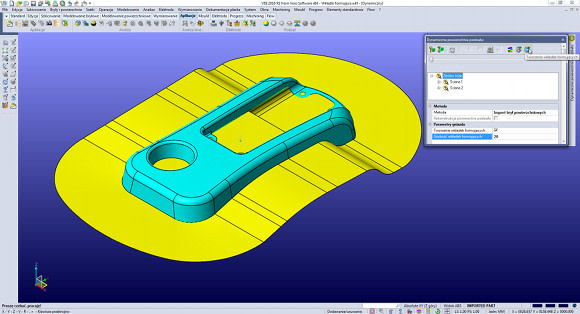

Punktem wyjścia będą tu wygenerowane Dynamiczną powierzchnią podziału wkładki formujące. Należy teraz przypisać dla parametru Grubość wkładek formujących określoną wartość:

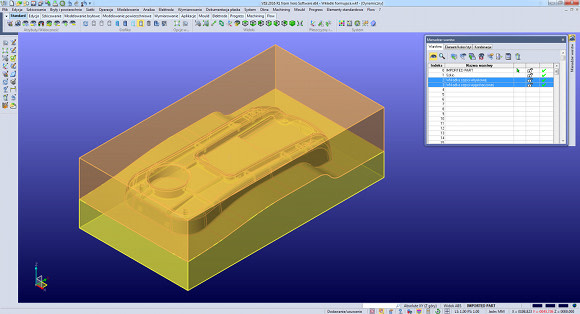

Po wybraniu opcji Tworzenie wkładek formujących program wygeneruje elementy kształtujące strony wtryskowej i wypychaczowej, tym samym zostanie utworzone gniazdo formy. Konstruktor może teraz przypisać poszczególne elementy do warstw i ustawić właściwości wyświetlania:
Na tym etapie można również dodać dodatkowy materiał na kanały układu chłodzenia. Służy do tego opcja Przesunięcie ściany.

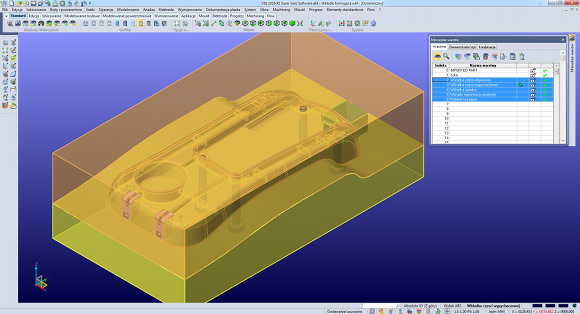

Modelowanie VISI umożliwia również zaprojektowanie elementów kształtujących zaczepy itp. Opcja Zamiana ścian dopasowuje prostopadłościan o dowolnych wymiarach do ścian zaczepu. Z tak określonymi parametrami wymiarowymi, poleceniem Gniazdo, można odwzorować kształt modelu:
Teraz wystarczy zastosować polecenie Mould Tool, aby zaprojektowane elementy obudować korpusem formy wybranego dostawcy.
